制冷系统中的壳管式冷凝器-立式冷凝器说明及图解
        注意：行业新闻所有内容均来源于网络，内容仅供参考不做实际操作使用，如因此造成责任与事故与本公司无关


立式冷凝器做为制冷系统中的冷凝设备的一种，在制冷系统中起到了非常关键的作用，在今天壳管式冷凝器被蒸发式冷凝器广泛替代的今天，立式冷凝器还是有其独特的功效，立式冷凝器一般在用水资源比较丰富的项目地区，主要广泛用于医药化工及矿山制冷。

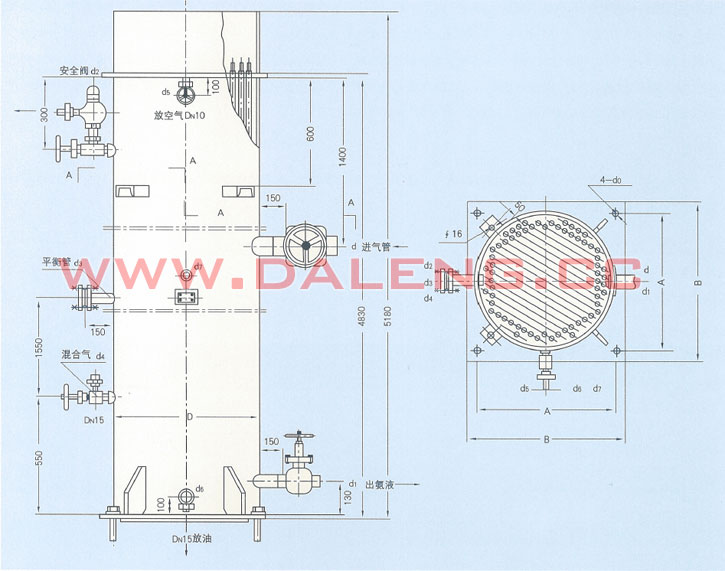

结构
立式壳管式热交换器。圆筒形壳体上端与一圆形管板，下部与一方形管板焊接成一体，下管板兼起支座的作用。在两管板间装有传热管(无缝钢管) ，管与管板间是以焊接方式连接。上管板的上方设有配水槽。传热管上口均装有一个带斜槽的分水器，使水通过斜槽的分水器，使水通过斜槽形成螺旋状水流沿管内壁流下，以提高传热效果。在壳体的2/3 高度上设有进气管，将气态制冷剂引到管壳之间的空间。在距下管板有一小距离处设有出液管。底部还设有放油管。在距底部550 毫米处设有不凝性气体放出接管。在壳体顶部设有放空气阀门，上部还有安全阀，中部装有压力表。
特点
立式冷凝器占地面积小，一般设在室外的循环水槽(池)之上。清洗方便，对于水质要求不高，但水源的水量应充足，循环水量较大。它适用于水源充足，水质较差地区。
设计压力与试验压力
试验压力:水压试验: 2.5Mpa 、气密试验: 2Mpa
设计压力: 2Mpa
[打印本页] [返回上一页]
来源：互联网 作者：互联网 日期：2013年12月31日 浏览量：878
